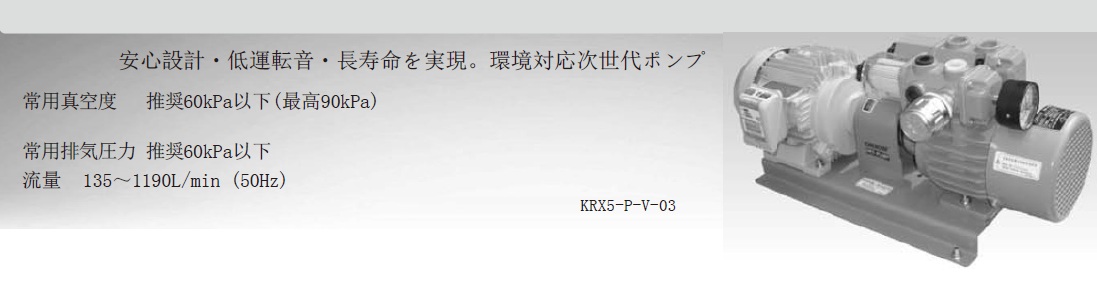

型式 設計排気量 （L/min)(※1) 到達真空度 (kPa以上）（※2） 常用真空度 (kPa以下）（※3） 常用排気圧力 (kPa以下）（※3） 配管接続口径 電源 搭載モータ （kw） 質量 (kg) 单相 三相 100V 220V 200V 380V 400V 415V 440V 单相 三相 50Hz 60Hz 50Hz 50/60Hz 50Hz 60Hz KRX1-P-□-□ V-01 135 155 78 60 ─ Rc3/4 ○ ○ ─ ─ ─ ─ ─ 0.25 16.5 ─ V-03 135 155 78 60 ─ Rc3/4 ─ ─ ○ ○ ○ ○ ○ 0.2 ─ 15 B-01 135 155 ─ ─ 60 Rc3/4 ○ ○ ─ ─ ─ ─ ─ 0.25 16.5 ─ B-03 135 155 ─ ─ 60 Rc3/4 ─ ─ ○ ○ ○ ○ ○ 0.2 ─ 15 VB-01 135 155 ─ V(吸気)+B(排気)＜60kPa Rc3/4 ○ ○ ─ ─ ─ ─ ─ 0.25 16.5 ─ VB-03 135 155 ─ V(吸気)+B(排気)＜60kPa Rc3/4 ─ ─ ○ ○ ○ ○ ○ 0.2 ─ 15 KRX3-P-□-□ V-01 235 280 84 60 ─ Rc3/4 ○ ○ ─ ─ ─ ─ ─ 0.4 25.5 ─ V-03 235 280 84 60 ─ Rc3/4 ─ ─ ○ ○ ○ ○ ○ 0.37 ─ 21 B-01 235 280 ─ ─ 60 Rc3/4 ○ ○ ─ ─ ─ ─ ─ 0.4 25.5 ─ B-03 235 280 ─ ─ 60 Rc3/4 ─ ─ ○ ○ ○ ○ ○ 0.37 ─ 21 VB-01 235 280 ─ V(吸気)+B(排気)＜60kPa Rc3/4 ○ ○ ─ ─ ─ ─ ─ 0.4 25.5 ─ VB-03 235 280 ─ V(吸気)+B(排気)＜60kPa Rc3/4 ─ ─ ○ ○ ○ ○ ○ 0.37 ─ 21 KRX5-P-□-□ V-01 405 480 86 60 ─ Rc3/4 ○ ○ ─ ─ ─ ─ ─ 0.75 34 ─ V-03 405 480 86 60 ─ Rc3/4 ─ ─ ○ ○ ○ ○ ○ 0.75 ─ 33 B-01 405 480 ─ ─ 60 Rc3/4 ○ ○ ─ ─ ─ ─ ─ 0.75 34 ─ B-03 405 480 ─ ─ 60 Rc3/4 ─ ─ ○ ○ ○ ○ ○ 0.75 ─ 33 VB-01 405 480 ─ V(吸気)+B(排気)＜60kPa Rc3/4 ○ ○ ─ ─ ─ ─ ─ 0.75 34 ─ VB-03 405 480 ─ V(吸気)+B(排気)＜60kPa Rc3/4 ─ ─ ○ ○ ○ ○ ○ 0.75 ─ 33 KRX6-P-□-□ V-03 575 685 86 60 ─ Rc3/4 ─ ─ ○ ○ ○ ○ ○ 1.5 ─ 50 B-03 575 685 ─ ─ 60 Rc3/4 ─ ─ ○ ○ ○ ○ ○ 1.5 ─ 50 VB-03 575 685 ─ V(吸気)+B(排気)＜60kPa Rc3/4 ─ ─ ○ ○ ○ ○ ○ 1.5 ─ 50 KRX7A-P-□-□ V-03 1190 ─ 90 60 ─ Rc3/4 ─ ─ ○ ○ ○ ○ ─ 2.2 ─ 79 B-03 1190 ─ ─ ─ 60 Rc3/4 ─ ─ ○ ○ ○ ○ ─ 2.2 ─ 79 VB-03 1190 ─ ─ V(吸気)+B(排気)＜60kPa Rc3/4 ─ ─ ○ ○ ○ ○ ─ 2.2 ─ 79 ※1 設計排気量:容積から求めた理論値。実流量は性能実測データを参照。
※2 ポンプの最高真空到達点で実使用不可。機種選定計算に使用。
※3 使用可能な真空度(排気圧力)範囲。
※ KRX7A用ポンプ60Hzで使用できませんので、60Hz使用必要場合、販売店までご相談ください。
※ ポンプのみ販売することが(可能です)。
※ 使用環境(吸入空気)条件は温度:0～40℃、湿度:常湿(65±20％)
※ 電源電圧の一時的な変動範囲は定格電圧±10％。
※ 過負荷保護器(サーマルリレー等)を設置してください。
設定値の目安:モータ銘板記載の定格電流値を目安としてください。 -
-
