標準型KRFｼﾘｰｽﾞ-真空機器-東莞オリオン機械有限公司

仕様表

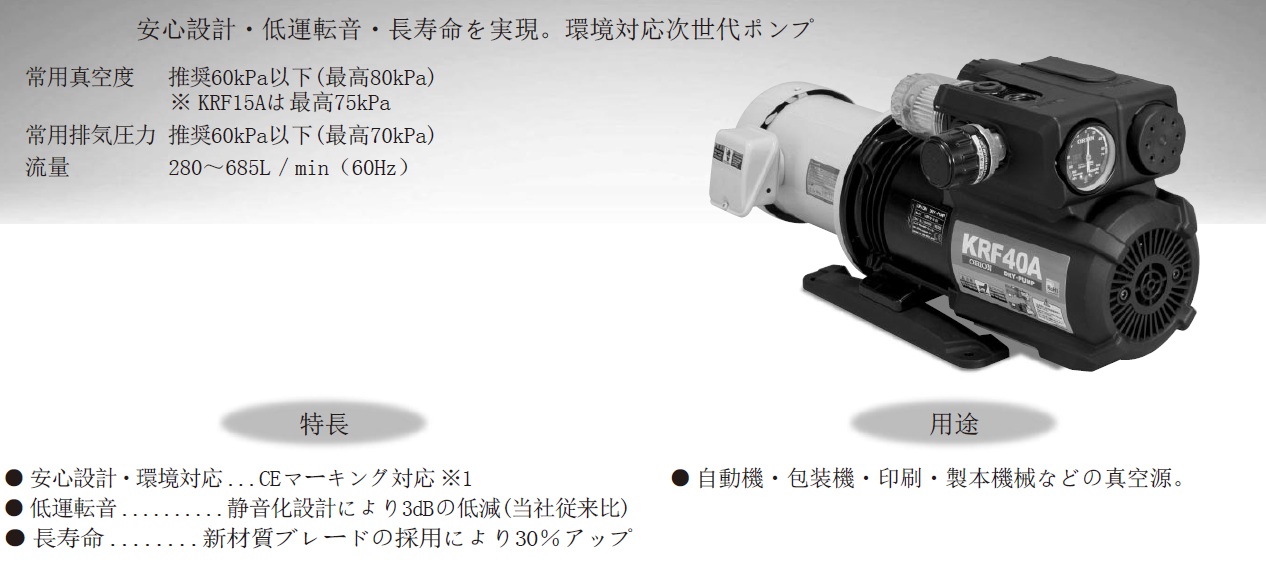

製品特長
用途事例
ｶﾀﾛｸﾞﾀﾞｳﾝﾛｰﾄﾞ
取説ﾀﾞｳﾝﾛｰﾄﾞ

型式	設計排気量（L/min)(※1)		到達真空度 (kPa以上）（※2）		常用真空度 (kPa以下）（※3）		常用排気圧力 (kPa以下）（※3）		配管接続口径	電源							運転音（dB）		搭載モータ（kw）	質量 (kg)
										单相		三相								質量 (kg)
										100V	220V	200V	380V	400V	415V	440V				单相	三相
	50Hz	60Hz	50Hz	60Hz	推奨	最高	推奨	最高		50/60Hz					50Hz	60Hz	50Hz	60Hz		单相	三相
KRF15-P-□-□
V-01	235	280	84	86	60	75	─	─	Rc3/4	○		─	─	─	─	─	62	64	0.4	22.5	─
V-03	235	280	84	86	60	75	─	─	Rc3/4	─		○	○	○	○	○	60	62	0.4	─	19
B-01	235	280	84	86	─	─	60	70	Rc3/4	○		─	─	─	─	─	64	65	0.4	22.5	─
B-03	235	280	84	86	─	─	60	70	Rc3/4	─		○	○	○	○	○	64	65	0.4	─	19
VB-01	235	280	84	86	合計で推奨60、最高75				Rc3/4	○		─	─	─	─	─	62	64	0.4	22.5	─
VB-03	235	280	84	86	合計で推奨60、最高75				Rc3/4	─		○	○	○	○	○	60	62	0.4	─	19
KRF25-P-□-□
V-01	405	480	86	90	60	80	─	─	Rc3/4	○		─	─	─	─	─	64	66	0.75	31	─
V-03	405	480	86	90	60	80	─	─	Rc3/4	─		○	○	○	○	○	62	64	0.75	─	28
B-01	405	480	86	90	─	─	60	70	Rc3/4	○		─	─	─	─	─	67	69	0.75	31	─
B-03	405	480	86	90	─	─	60	70	Rc3/4	─		○	○	○	○	○	65	67	0.75	─	28
VB-01	405	480	86	90	合計で推奨60、最高80				Rc3/4	○		─	─	─	─	─	64	66	0.75	31	─
VB-03	405	480	86	90	合計で推奨60、最高80				Rc3/4	─		○	○	○	○	○	62	64	0.75	─	28
KRF40-P-□-□
V-03	575	685	86	90	60	80	─	─	Rc3/4	─		○	○	○	○	○	66	67	1.5	─	37
B-03	575	685	86	90	─	─	60	70	Rc3/4	─		○	○	○	○	○	68	70	1.5	─	37
VB-03	575	685	86	90	合計で推奨60、最高80				Rc3/4	─		○	○	○	○	○	66	67	1.5	─	37

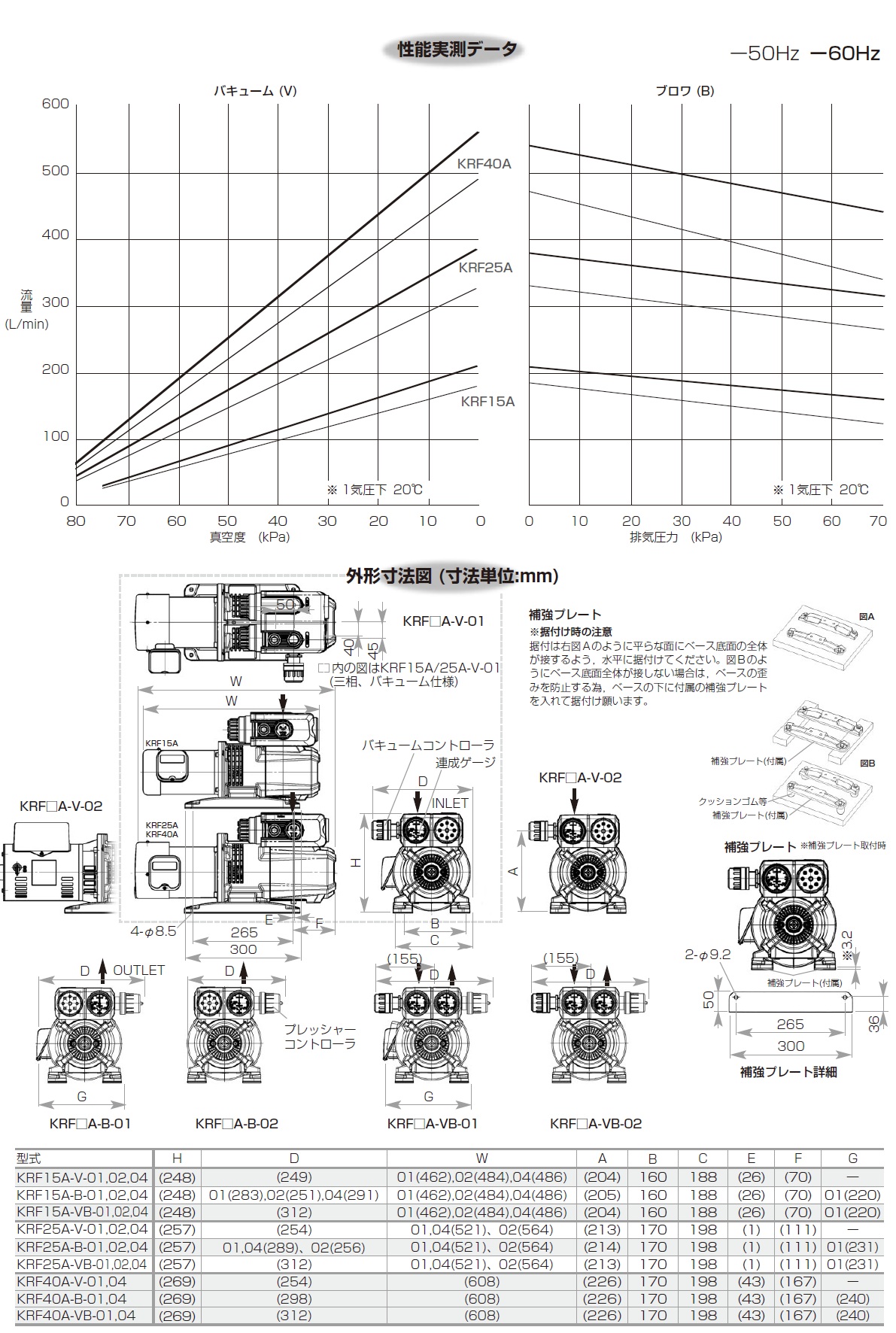

※1 設計排気量:容積から求めた理論値。実流量は性能実測データを参照。
※2 ポンプの最高真空到達点で実使用不可。機種選定計算に使用。
※3 使用可能な真空度(排気圧力)範囲。
※ 使用環境(吸入空気)条件は温度:0～40℃、湿度:常湿(65±20％)
※ 電源電圧の一時的な変動範囲は定格電圧±10％。
※ 過負荷保護器(サーマルリレー等)を設置してください。
設定値の目安:モータ銘板記載の定格電流値を目安としてください。
