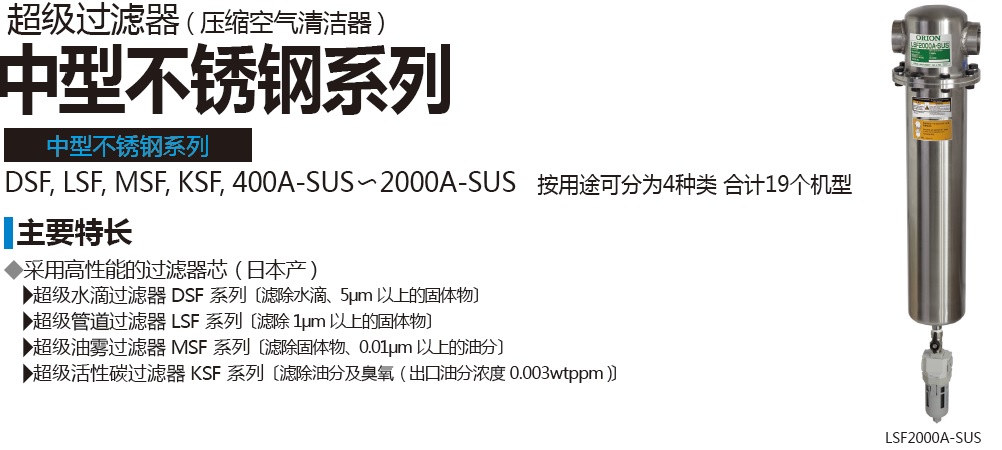

  • 产品特征

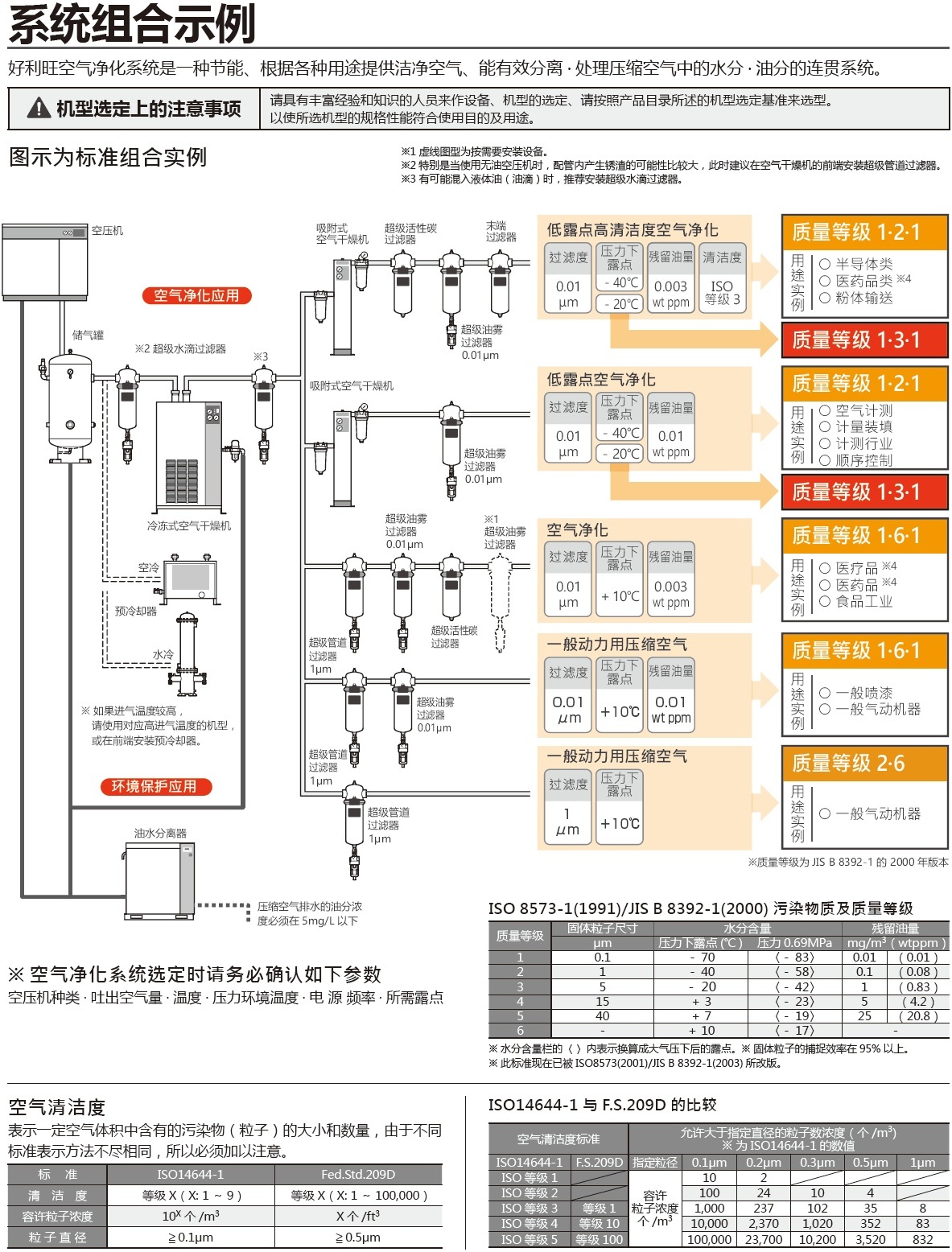

  • 系统组合案例
  • 型录下载
  • 说明书下载
  • 型 号 DSF 400A-SUS 700A-SUS 1000A-SUS 1500A-SUS
    LSF/MSF/KSF 2000A-SUS
    处理空气量 ※1 圧力 0.69MPa /min 4.2 6.8 10.9 14.0 20.0
    圧力 0.75MPa /min 4.5 7.3 11.7 15.0 21.5
    外壳材质 不锈钢
    使用范围 使用压力范围 MPa 0.05 〜 0.98
    入气温度范围 5〜 60
    环境温度范围 2〜 60
    性 能 ※2 过滤精度 DSF:5μm 水滴分离效率 99%、LSF:1μm(过滤效率 99.999%)、MSF :0.01μm(过滤效率 99.999%)、KSF: 以活性碳纤维吸附
    出口油分浓度 wt ppm MSF:0.01 KSF:0.003
    压力损失 MPa DSF: 初期 0.005、LSF:  初期 0.005、MSF:  初期 0.01通常 0.02、KSF:  初期 0.009
    滤芯更换周期(使用时间压力损失)※ 3 1 年或压降提前到达 DSF:0.02MPa、LSFMSF:0.07MPa 时,适时更换
    主要尺寸 配管连接口径 Rc1 Rc1½ Rc2
    尺寸(截面距离) mm 174
    尺寸(全长) mm 532(KSF:370) 599(KSF:429) 709(KSF:539) 789(KSF:619) 946(KSF:776)
    重 量 kg 4.3 4.9 5.2 5.6 6.5
    滤 芯 型号 : EDS/ELS/EMS/EKS 400 700 1000 1300 2000
    使用支数 1
    自动排水器 DSF/LSF/MSF ※4 型号 FD2
    滤芯更换计时器 MSF :标配 DSF/LSF/KSF :选购件
    ※ 1 处理空气量为换算成空压机吸入状态的值。(大气压、32℃、75%)。

    ※ 2 处理空气条件为:入口空气压力0.69、入口空气温度 32℃、入口空气露点:大气压下-17℃(压力下 10℃)(MSF,KSF)、

    入口油分浓度 3wt ppm(LSF/MSF)・0.01wt  ppm(KSF)。

    ※ 3 压力损失或者是使用期限以先到的时期更换。更换周期无保证值。另外,根据产品环境、运转条件等不同,更换周期有可能提前。

    ※ 4 自动排水器全部是浮子式。

    ※ MSF 系列务必安装在空气干燥机の后面

    ※ KSF 系列务必安装在空气干燥机、LSF、MSF 的后面。

    ※ 工厂出货时,过滤器外壳内未装滤芯。应该在过滤器与法兰安 装完成并清扫管道内部后,再按照使用说明书的要求安装滤芯。(中型不锈钢系列除外)
