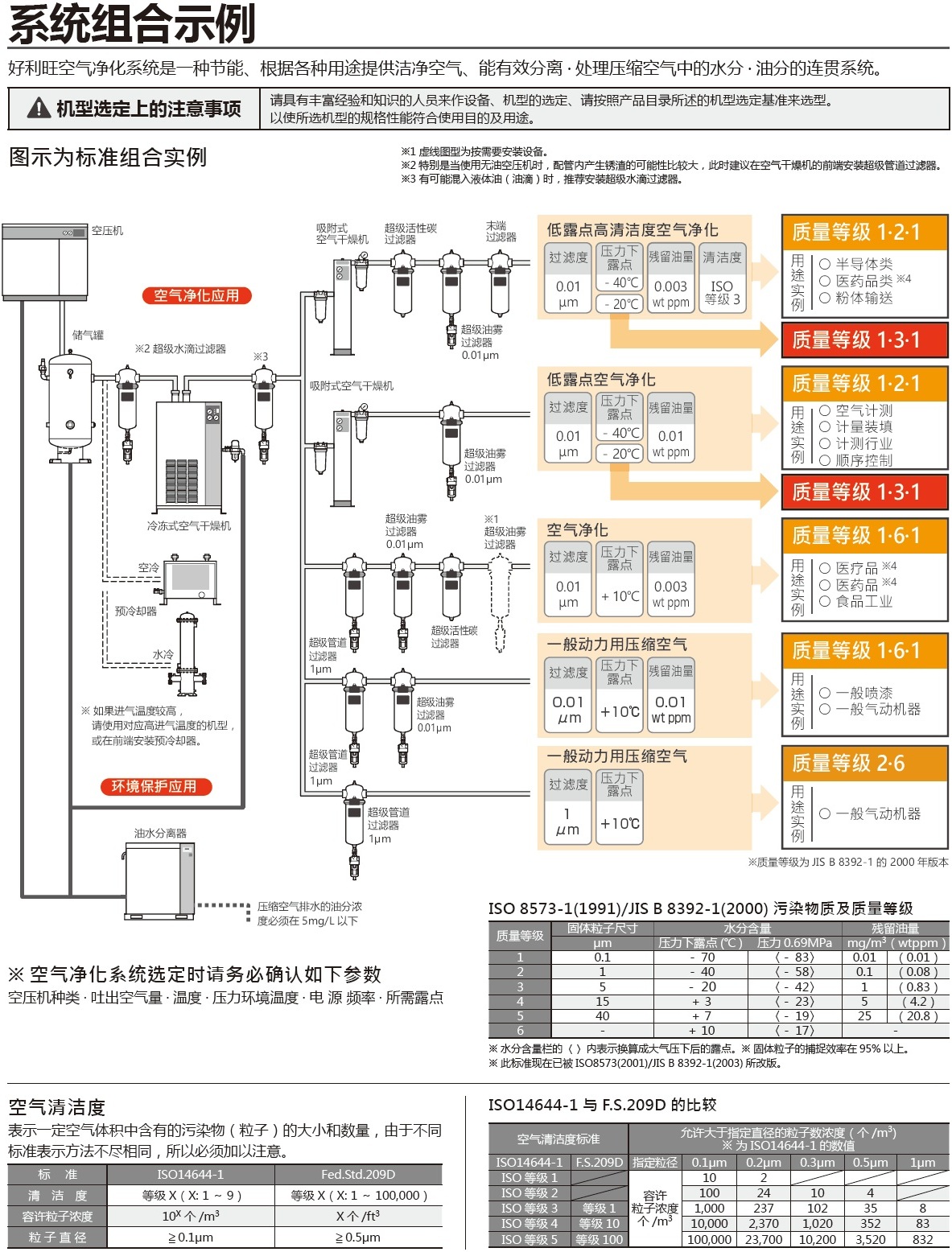

  • 系统组合案例
  • 型录下载
  • 说明书下载

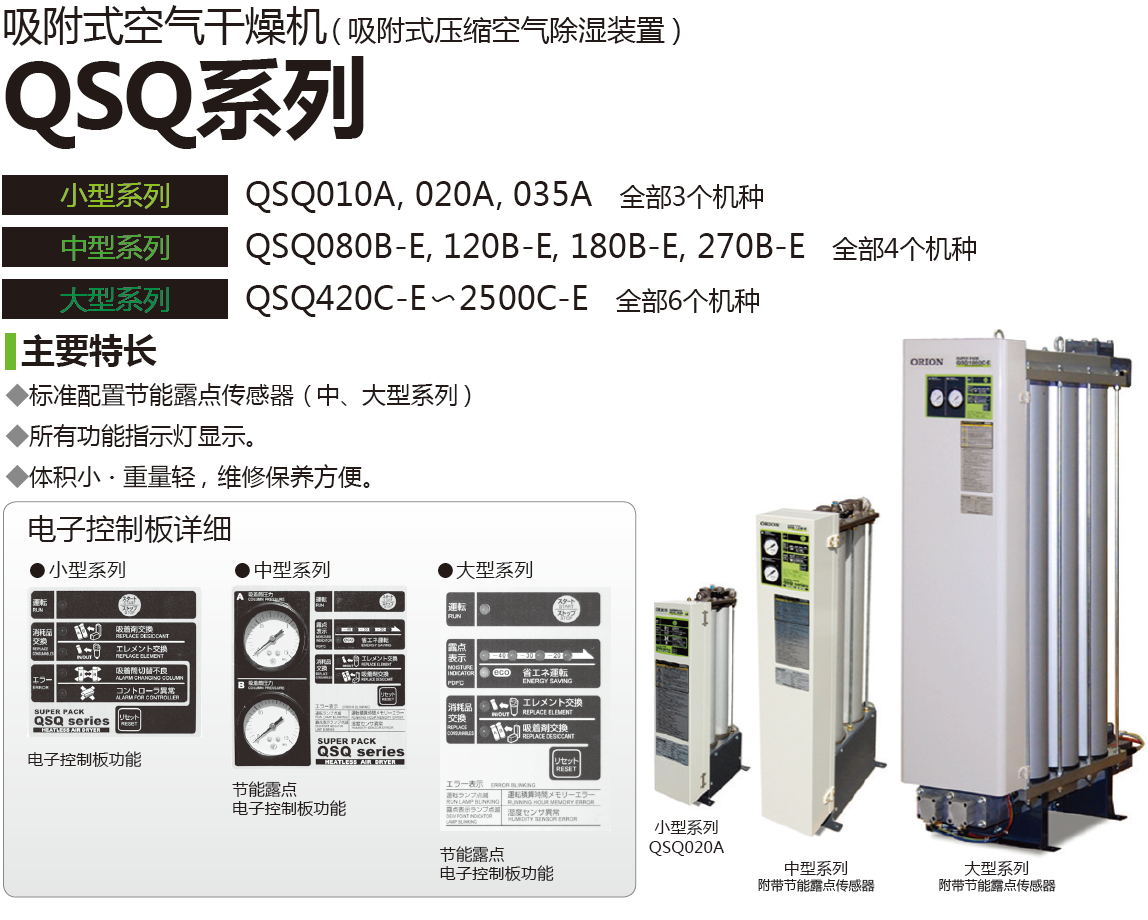

  • 型   号 小型 QSQ 中型 QSQ
    010A 020A 035A 080B-E 120B-E 180B-E 270B-E
    露   点 压力下- 20(大气压下- 40)
    处理量 入口空气量 /min 0.100 0.200 0.350 0.80 1.20 1.80 2.70
    出口空气量 /min 0.086 0.172 0.300 0.68 1.03 1.54 2.30
    再生空气量 /min 0.014 0.028 0.050 0.12 0.17 0.26 0.40
    规格范围 使用流体 压缩空气
    使用压力 MPa 0.39 〜 0.98
    环境温度 2〜 40
    入口空气温湿度 ℃ /% 5 〜 50/ 饱和以下(无水滴)
    外形尺寸 mm 260 430
    mm 113 163
    mm 470 560 810 680 930 1130 1480
    重   量 kg 7.5 8.5 11 26.5 34 43 53
    空气出入口连接口径 Rc Rc¾ Rc1
    再生空气排出口连接口径 Rc½
    电   源(50/60Hz) 单相 100/200/220/230
    附属过滤器
    入口侧 油雾过滤器 MSF 75B 150B 200B 250B
    出口侧 管道过滤器 LSF
    型   号 大型 QSQ
    420C-E 700C-E 1000C-E 1400C-E 2000C-E 2500C-E
    露   点 压力下- 40(大气压下- 58)
    处理量 入口空气量 /min 4.20 7.00 10.00 14.00 20.00 25.00
    出口空气量 /min 3.60 6.00 8.60 12.00 17.20 21.50
    再生空气量 /min 0.60 1.00 1.40 2.00 2.80 3.50
    规格范围 使用流体 压缩空气
    使用压力 MPa 0.39 〜 0.98
    环境温度 2〜 40
    入口空气温湿度 ℃ /% 5 〜 50/ 饱和以下(无水滴)
    外形尺寸 mm 589 763 937 1111 1296 1470
    mm 335
    mm 1475
    重   量 kg 110 156 202 246 307 340
    空气出入口连接口径 Rc1½ Rc2 Rc2½
    再生空气排出口连接口径 Rc1
    电   源(50/60Hz) 单相 100/200/220/230
    附属过滤器
    入口侧 油雾过滤器 MSF 700-1-G2 1000-1-G2 2000-1-G2 2700C1-G2
    出口侧 管道过滤器 LSF 700-G2 1000-G2 2000-G2
    ※ 处理空气量为换算成空压机吸入状态是的值。(大气压下 32℃、75%)

    ※ 处理条件为 入口空气温湿度 :35℃ / 非饱和(无水滴)、入口空气压力 :0.69MPa、环境温度 :32℃。

    ※  在  24  小时连续运转时,请在前端设置冷冻式干燥机或使用经冷冻干燥机处理过的空气。※ 在 24 小时连续运转时,为了预防万一请备好吸附材。

    ※   本公司除了上述以外的机型也可接受定制,请向我们咨询。

    若设置在空压机出口时

    ※  若进口温度高于环境温度  5℃以上时,请务必在前端设置预冷却器(另购)或冷冻式干燥机。

    ※  为了除去空压机吐出的压缩空气中含有的水滴,必须设置超级过滤器(除水滴用)(另购)。

    ※  请务必设置储气罐。

    ※  超级过滤器(除水滴用)与本机入口之间的管道内有可能出现结露,因此建议尽可能缩短配管距离。
